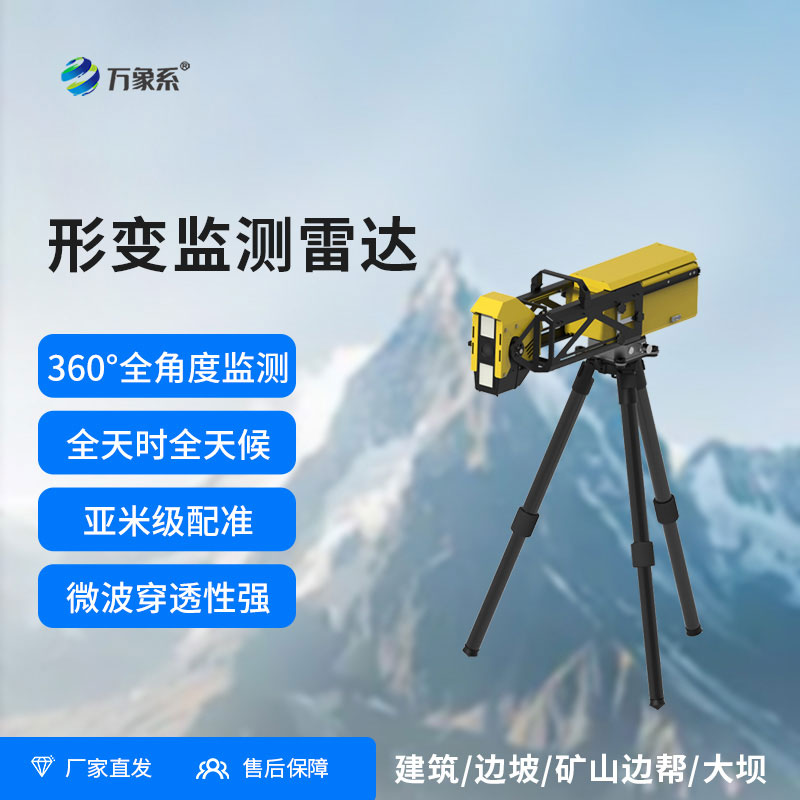

一、應急型便攜式形變監測雷達產品概述

應急型便攜式形變監測雷達又稱應急型便攜邊坡監測雷達，應急型便攜式形變監測雷達基于圓弧合成孔徑雷達體制和調頻連續波信號形式，針對應急救援任務快速響應需求，重點進行了輕小型、攜行性和低功耗設計，可伴隨應急救援隊伍快速機動進入災害救援現場，迅速展開至工作狀態，對救援現場的邊坡、大壩、山體、建筑物等進行持續、精確監測和及時預警，消除次生災害對救援人員和裝備的威脅。

WX-BPLD2應急型便攜式360°邊坡形變監測雷達基于中山大學科研成果的自主知識產權的弧形合成孔徑雷達體制、與相位差分干涉測量技術，可對滑塌救援現場的邊坡、大壩、山體、建筑物等進行非接觸遙感式、持續、高精度監測和及時預警，消除應急救援現場次生災害對救援人員和裝備的安全威脅。

該設備采用邊緣計算架構，信息處理、定位定向、無線通信等功能全部?jī)?nèi)置于機身內完成，整機重量小于10公斤，折疊后最大尺寸不到50厘米，可隨航班行李托運，或單人輕松攜行部署，伴隨應急救援隊伍快速機動進入災害救援現場，迅速架設展開監測工作。具備全方位360°大范圍覆蓋、0.1mm精細測量、全天時全天候、無懼云雨霧雪/粉塵/火光等惡劣環境的特點，同時特別針對應急快速的需求，進行了輕小型、攜行性和低功耗設計，具備了業內領先的重量體積、功耗和便攜能力。

二、應急型便攜式形變監測雷達應用領域

山體滑塌救援應急監測

礦山邊幫滑塌應急救援監測

建筑物垮塌監測（失穩&火災&冰災）

水利大壩潰壩監測

三、產品特點

應急專供版：按應急場景特別定制

微波穿透性強，具備全天時全天候監測能力，不受雨雪霧、煙塵、火光等影響

無防護架設：無懼室外風吹日曬雨淋、粉塵、大雪，無需監測房

自適應大氣擾動補償算法

采用圓弧成像和連續波雷達體制，可對360°全角度進行監測，無角度和距離盲區

7*24小時：不間斷掃描

三維融合：亞米級配準

全天時全天候，整面監測

自動判斷，自動預警，無人值守

IP65防護，用于應急，-40℃正常工作

超輕便攜，重量?jī)H10kg，可單人手提/背負快速到達救援現場，折疊后尺寸僅為0.5×0.35×0.25m，可放置于24寸儲運箱中，滿足民航隨機托運需求；

四、雷達與平臺軟件主要性能指標

1）最遠探測距離：≥5000m

2）形變精度：≤0.1mm（所有方位角上）

3）覆蓋范圍：≥360°×35°

4）★電控俯仰調節角度：±40°（電控可選配，默認手動調節）

5）距離分辨率：≤0.3m

6）方位分辨率：≤8mrad

7）采集周期：0.5~4min可調

8）雷達功耗：≤45W

9）★雷達重量：≤10kg，支持三腳架架設

10）★支持抽出/收回狀態，收納狀態最長尺寸：≤0.5m

11）★包裝箱最長尺寸：≤0.7m

12）運輸性：可單人手提攜行，可隨航班高鐵托運

13）工作溫度：-40°~55℃（可選配，默認-20℃）

14）防護等級：≥IP65

15）★雷達主機內置衛星羅經儀，支持自主定位定向（可選配）

16）雷達主機內置4G無線（可選配）與有線通信功能

17）主機采用邊緣計算，在機內完成所有處理，無需外置處理設備

18）大氣校準后形變漂移≤±1.5mm（1000m，48h）

19）雷達必須為國內自研自產設備

20）（預警軟件）支持實體服務器或云服務器部署；可遠程重啟設備；軟件采用B/S架構，支持多用戶同時訪問；

21）（預警軟件）支持特征點或區域等專題圖層選擇與定量分析，生成曲線及報表；

22）★（預警軟件）具備空變大氣相位校正功能；可顯示指定時間范圍形變量圖；

23）（預警軟件）數據融合：支持無人機建模、CAD三維建模、激光三維點云建模數據與雷達數據的融合；

24）（預警軟件）具備監控大屏模式；軟件界面采用中文語言；支持曲線續接功能；

25）（預警軟件）具有360°成像能力

26）★（預警軟件）對甲方開放免費數據接口；

27）★支持形變/速率分級熱力圖；

28）（預警軟件）支持4級自動判斷預警，支持聲光和短信報警；

29）★（預警軟件）支持生成指定時間段word格式報表；

30）（預警軟件）可設置預警屏蔽區域，有效屏蔽作業區域的誤報。
